操作记录-在leaflet中加速大量geojson/topojson多边形的显示

2019-01-06 1872 words 4 minutes

Contents

场景

需要展示覆盖北京的25万+个规则的网格，进行常规的点击显示数据、绘制勾选、着色等等操作。但是希望能直接使用geojson/topojson（原来构想的是随机森林和pagerank跑出结果，匹配到多边形，实时输出到geojson），不转格式，同时想尝试后端越少越好。。。

实现

首先想到的自然是类似于geojson-vt的实现，将json转换成切片之后显示。实际用了leaflet.vectorGrid.js，为了节省空间把geojson先转成topojson，体积大概小了30%，之后直接作为图层放到map里面。这样交互倒是很好实现，但是速度很慢。计时出来，下载70M的topojson需要几秒，而后计算切片显示又需要好几秒。。。最开始我还弱智地把topojson再在前端转成了geojson来放进slicer，就更慢了。另外，在放大到很大的时候自然性能还行，但是缩小到12级往下，缩放/拖动都需要重新计算，查看的延迟太大，不能正常使用。
首先就是要简化数据，使用了几种北京的建成区遥感分类结果，最后挑选了最新的一个结果来进行叠加，（具体就是先区域统计再筛选，不知道有没有更快的办法）直接缩小到6万+，geojson缩小到17M。这样的话直接用vectorGrid，除了缩小之外甚至都不会有延迟了，但是这里还是必须先把整个json下载下来。
为了不在一开始就下载所有的json，想到用一个简单的后端。方案是先用tippecannoe把geojson转成mapbox的mbtiles标准（等于把一个geojson转成一个sqlite的文件数据库）。leaflet.VectorGrid里可以把数据源选择成protobuf(protocol buffer)，而mbtiles被发布成http://{host}:{port}/layer/{z}/{x}/{y}.pbf这样的buffer，流程上就ok了。github上面mbtiles有无数种通过自己来发布服务的办法，都是基于mapbox官方发布到github的几个基于node.js的插件来组合的，我选了一个比较无脑的tilehut.js。但是貌似mapbox的sqlite依赖给的有问题，我被卡住了一天，github issue里很多讨论，但是都没有用。。。最后记得是执行了重建所有packages依赖的一类操作才安装上。这套方案和mapbox正常显示地图是一样的，所以响应上和底图一样基本没有延迟，缩小后也不会卡顿，定义样式和事件都可以。其实直接把mbtiles上传到mapbox也可以用，只不过不太好自动化进行而已。

总之，以上的操作证明了即便是大规模的数据，也可以只使用geojson来做地图展示，这样对于数据生成的步骤方便了不少。

一个protobuf例子

值得注意的几点：指定颜色的时候需要首先声明fill:true，另外由于样式化是针对protobuf里的所有图层分别设置的，所以要搞清图层的名字究竟是什么（尤其是和文件名不一致时）

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139


// beijing grids color definition
function getColor_People(d) {
	return d > 10000
		? "#800026"
		: d > 5000
		? "#BD0026"
		: d > 2500
		? "#E31A1C"
		: d > 1000
		? "#FC4E2A"
		: d > 500
		? "#FD8D3C"
		: d > 200
		? "#FEB24C"
		: d > 50
		? "#FED976"
		: "#FFEDA0";
}

var gridLayer;
var previousGridId = null;
var gridPopup = L.popup({ maxWidth: 1500, maxHeight: 400 });
// load grid with pbf tiles
var gridLayer = L.vectorGrid.protobuf(
	 "{host}:{port}/layer/{z}/{x}/{y}.pbf",
	{
		// pane: "gridPane",
		rendererFactory: L.canvas.tile,
		attribution: "© Your Organization",
		interactive: true,
		getFeatureId: function(feature) {
			return feature.properties.id;
		},
		vectorTileLayerStyles: {
			mylayername: function(feature) {
				return {
					// fill: true is needed
					fill: true,
					fillColor: getColor_People(feature.people),
					fillOpacity: 0.7,
					stroke: false,
					color: "#595959",
					weight: 0.6
				};
			}
		}
	}
);
gridLayer.on("click", function(e) {
	if (map.getZoom() < 14) {
	} else {
		//console.log(e);
		var prop = e.layer.properties;
		//var latlng = [Number(parcel.y), Number(parcel.x)];
		var latlng = e.latlng;
		// settimeout otherwise when map click fires it will override this color change
		// clear selection if slect on the same grid
		var selectedGridId = prop["fnid"];
		gridLayer.resetFeatureStyle(previousGridId);
		if (selectedGridId === previousGridId && !gridPopup.isOpen()) {
			gridPopup.remove();
			selectedGridId = null;
		} else {
			gridPopup
				.setLatLng(latlng)
				.setContent(JSON.stringify(prop))
				.openOn(map);
			gridPopup.bringToFront();
			map.panTo(latlng);
			setTimeout(function() {
				gridLayer.setFeatureStyle(
					selectedGridId,
					{
						color: "red"
					},
					100
				);
			});
		}
		previousGridId = selectedGridId;
	}
});
// gridLayer legends
var gridLayerLegend = L.control({ position: "bottomright" });
gridLayerLegend.onAdd = function(map) {
	var div = L.DomUtil.create("div", "info legend"),
		grades = [50, 200, 500, 1000, 2500, 5000, 10000],
		labels = ['人流量'];
	div.innerHTML+='<h4>人流量</h4>';
	// loop through our density intervals and generate a label with a colored square for each interval
	for (var i = 0; i < grades.length; i++) {
		div.innerHTML +=
			'<i style="background:' +
			getColor_People(grades[i] + 1) +
			'"></i> ' +
			grades[i] +
			(grades[i + 1] ? "&ndash;" + grades[i + 1] + "<br>" : "+");
	}

	return div;
};
// evnets to fire when adding and removing overlays
map.on("overlayadd", function(e) {
	switch (e.name) {
		case "Grid人流量":
			gridLayerLegend.addTo(map);
			break;
		case "Grid2":
			gridLayer2Legend.addTo(map);
			break;
		default:
			break;
	}
});
map.on("overlayremove", function(e) {
	switch (e.name) {
		case "Grid人流量":
			gridLayerLegend.remove();
			break;
		case "Grid2":
			gridLayer2Legend.remove();
			break;
		default:
			break;
	}
});
/**
 * LAYER CONTROLS
 */
var baseMaps = {
	BingSatellite: bingLayer,
	OSM: osmTile,
	GaoDe: GaoDeTile,
	Grayscale: mapBoxTile
};
var overlayMaps = {
	Grid人流量: gridLayer,
};
var layerControl = L.control.layers(baseMaps, overlayMaps).addTo(map);

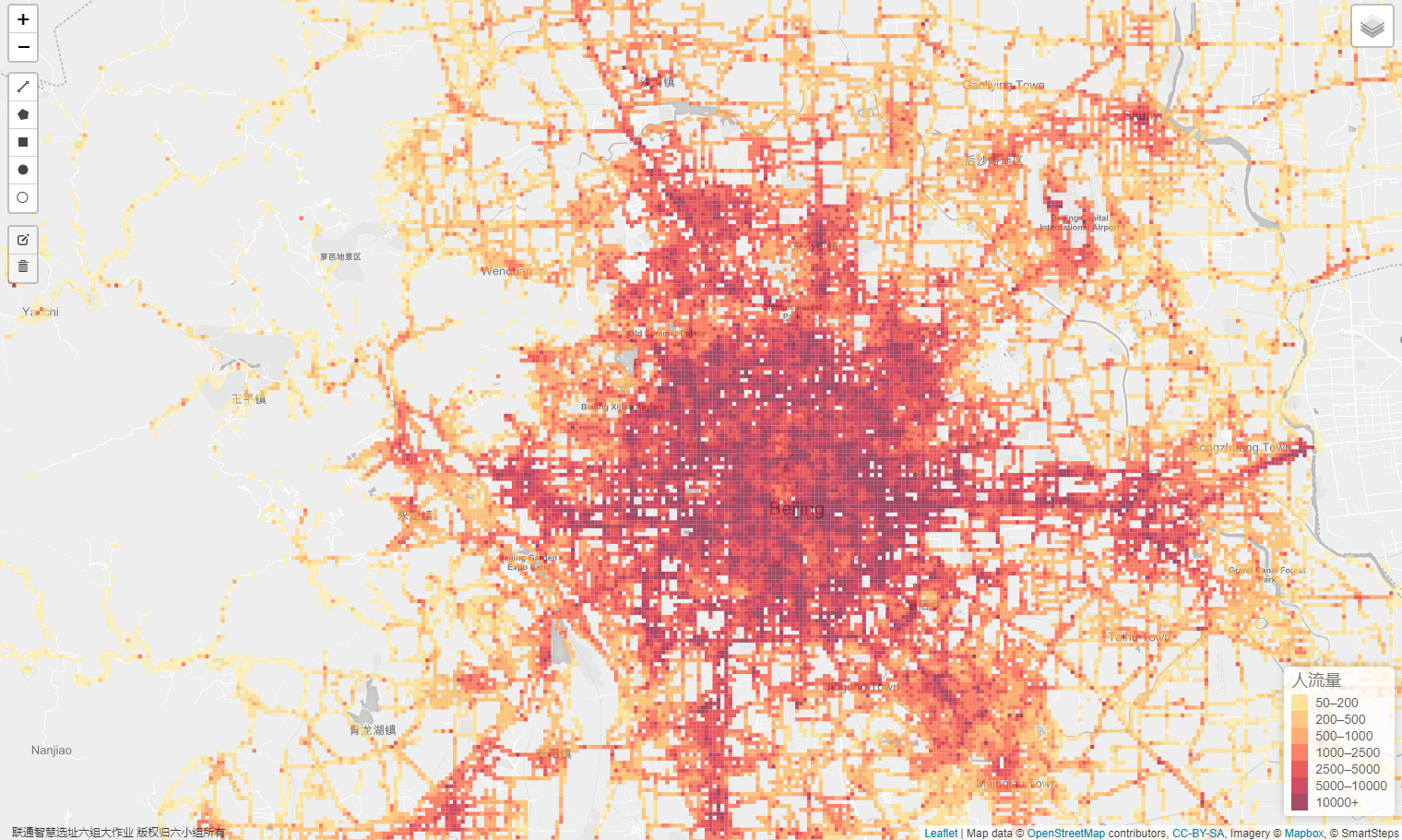

效果：
